作為LCD液晶拼接屏而言，構成該設備系統的組件主要有以下這些。

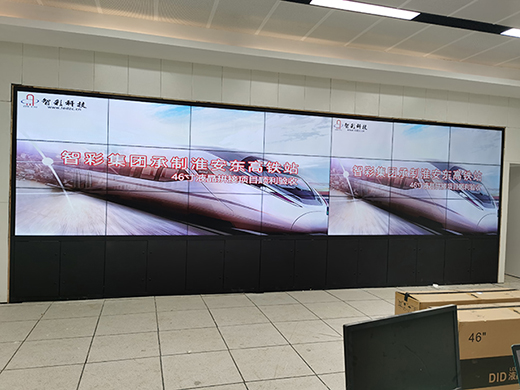

1.液晶拼接屏體

也就是呈現圖像的拼接單元，尺寸型號選擇合適的就行。通常說的尺寸大小，46寸，49寸，55寸都是指對角線的尺寸，單位是英寸。

一套拼接屏通常說的3×4指的是行數×列數。選購的時候除了要確定多少塊以外，還需要考慮的因素包括單塊尺寸，拼縫大小和拼接屏亮度等技術參數。

2.支架

支架用于固定拼接屏，是和拼接屏屏體配套提供。

3.拼接處理器

用于實現信號接入處理并輸出給拼接單元。一般為基于 FPGA 架構的純硬件拼接處理器，可以實現多達上百路的高清、4K 信號輸入和輸出；當然也有通過多屏顯卡來實現的低成本 X86 架構的系統，缺點是再想接入更多其他信號（如來自 DVD、攝像頭）的話，X86 架構會比較吃力。

現在大多數都內置處理器。

4.視頻線纜

用于傳輸。DVI、HDMI、SDI 等與信號格式相匹配的高品質線纜。如果采用的線纜品質有問題，可能引發噪點、無信號、閃屏等異常情況。

5.視頻分配器

一般一進多出，輸出路數大于拼接屏數量。

6.電腦

用于安裝拼接屏與拼接器的管理軟件，例如控制拼接屏的開關、拼接器的預案、窗口布局、信號切換等。軟件由提供拼接處理器的廠家配套提供。

7.供電

拼接系統整體功率比較大，特別是開關機的瞬時電流很高，因為要預防電涌對系統造成的異常損壞，不能通過一次性拉閘的方式直接開關，所以超過15塊屏幕的系統最好還需要時序電源進行控制開關（也就是一組一組陸續開機關機）。當然如果為了節省費用，可用人工逐個開啟接線板的方式。
